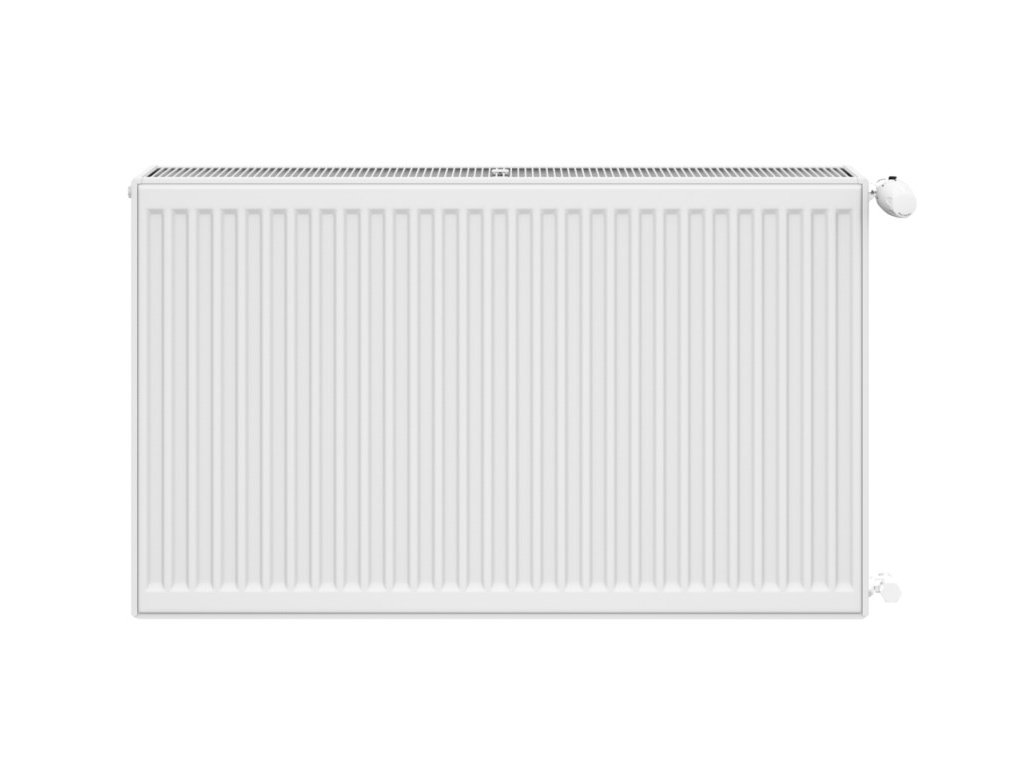

KORADO RADIK KLASIK deskový radiátor 11-600/1000, boční připojení, white RAL9016, 11060100-50-0010

Detailní popis produktu

Model RADIK KLASIK je deskové otopné těleso v provedení KLASIK, které umožňuje levé nebo pravé boční připojení na rozvod otopné soustavy. Svou konstrukcí je RADIK KLASIK určen pro otopné soustavy s nuceným nebo samotížným oběhem.

Ze zadní strany modelu RADIK KLASIK jsou přivařeny dvě horní a dolní příchytky. Otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek. Výjimku tvoří desková otopná tělesa výšky 200 mm, která nemají ze zadní strany navařeny příchytky.

TECHNICKÉ PARAMETRY

	Výška (H)	200, 300, 400, 500, 600, 700, 900 mm
	Délka (L)	400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
	Hloubka (B)
	- typ 10	47 mm
	- typ 11	63 mm
	- typ 20	66 mm
	- typ 21	66 mm
	- typ 22	100 mm
	- typ 33	155 mm
	Připojovací rozteč	h = H - 54 mm
	Připojovací závit	4x G 1/2 vnitřní
	Nejvyšší přípustný provozní přetlak	1,0 MPa
	Nejvyšší přípustná proovozní teplota (°C)	110 °C
	Připojení otopného tělěsa	levé nebo pravé boční

PŘEHLED TYPŮ

Typ 10	jednodeskový radiátor
Typ 11	jednodeskový radiátor s 1 přídavným vlnovcem
Typ 20	dvoudeskový radiátor
Typ 21	dvoudeskový radiátor s 1 přídavným vlnovcem
Typ 22	dvoudeskový radiátor se 2 přídavnými vlnovci
Typ 33	třídeskový radiátor se 3 přídavnými vlnovci

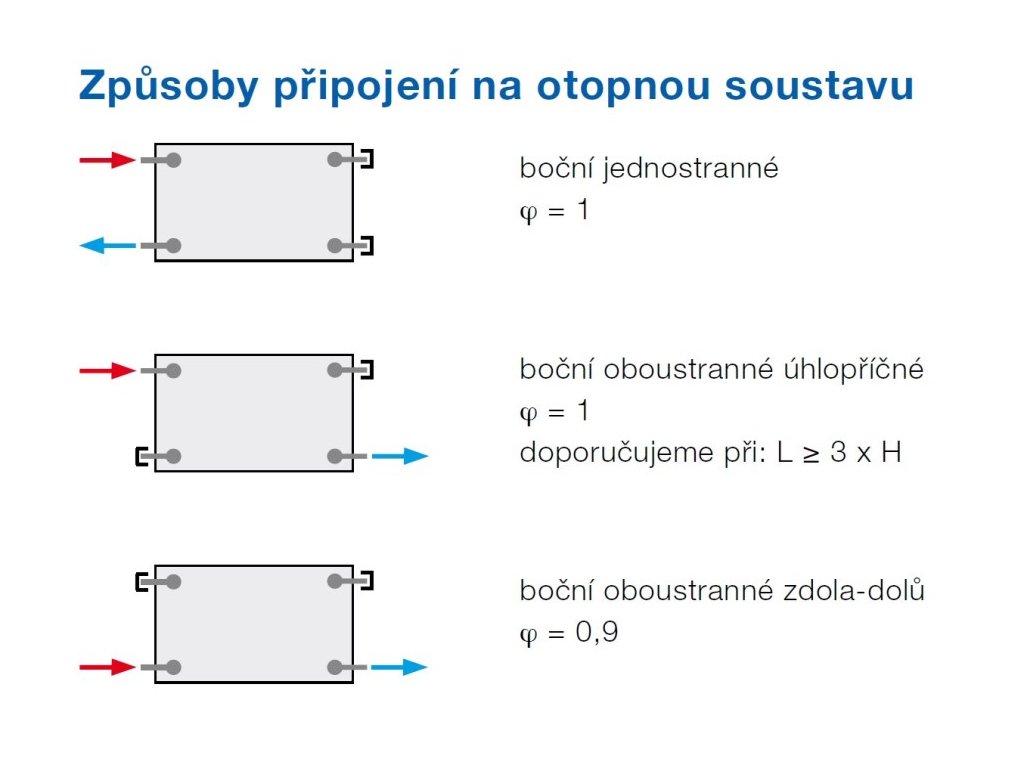

 ZPŮSOB PŘIPOJENÍ

boční jednostranné	boční oboustranné úhlopříčné	boční oboustranné zdola-dolů

ZÁKLADNÍ VYBAVENÍ

Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU, všech otopných těles o výšce 200 mm a provedení RADIK RC mají ze zadní strany přivařeny dvě horní a dolní příchytky, otopná tělesa o délce 1800 mm a delší mají navařena šest příchytek.

Všechna otopná tělesa jsou vybavena odvzdušňovací zátkou a příslušným počtem zaslepovacích zátek. Všechny vývody u deskových otopných těles RADIK mají stejný průměr s vnitřním závitem G 1/2.

Všechna otopná tělesa jsou dodávána s bočními kryty a s horní mřížkou, kromě typů 10 a modelů RADIK HYGIENE, RADIK HYGIENE VK, RADIK CLEAN a RADIK CLEAN VK.

Všechna desková otopná tělesa RADIK kromě modelu RADIK VKU  jsou dodávána včetně potřebného počtu sad navrtávacích konzol typu 15/120, 15/100/70 nebo 18/120 popř. stěnové konzoly Z-U320 (viz katalog KORAMONT).

Otopná tělesa výšky 200 mm jsou dodávána včetně potřebného počtu "Dělených konzol plus", určených pro montáž tělesa na stěnu. Na zvláštní objednávku lze dodat stojánkové konzoly Z-U400.

Tepelný výkon přepočítaný na ∆T= 50; (t₁/t₂/t_i = při 75/65/20 °C)
