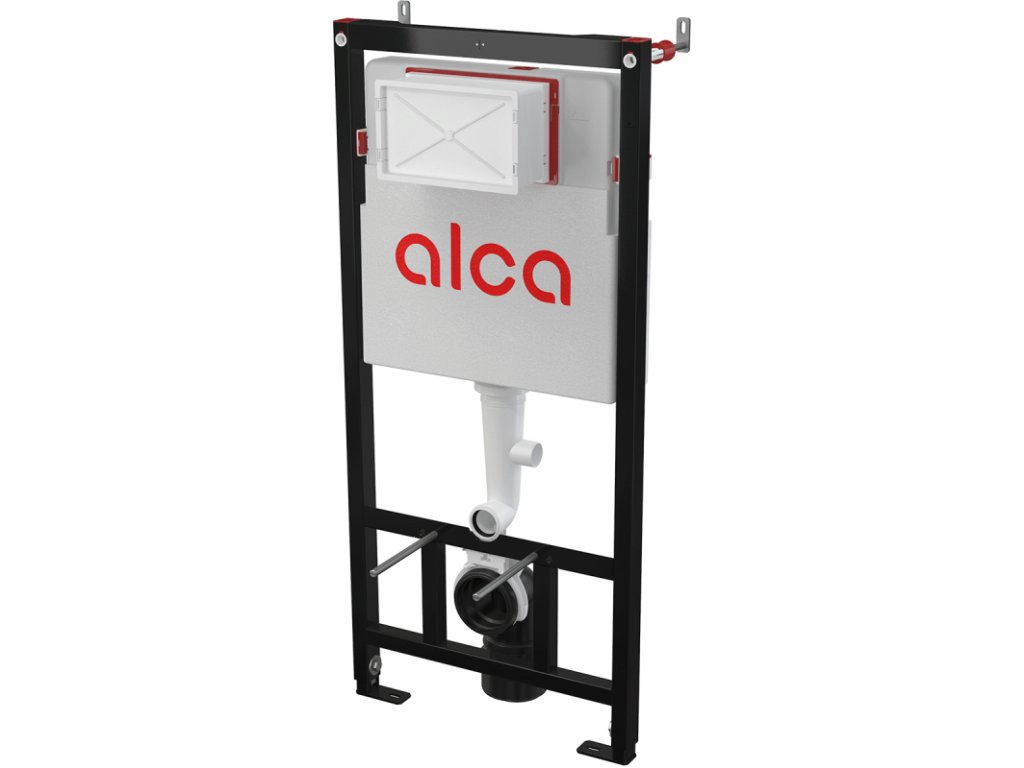

ALCA WC modul s integrovanou funkcí hygienického proplachu potrubí AM121/1120

Detailní popis produktu

Použití

• Nosný prvek pro závěsná WC s integrovanou nádrží pro proplach
• Pro automatický proplach vodovodního řádu teplé i studené vody
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro tlouštku podlah 0–200 mm

Vlastnosti

• Doba proplachovacího cyklu je přednastavena na 1 min proplachu teplé vody a 1 min studené vody. Dobu cyklu proplachu je možné změnit pomocí dálkového ovladače.
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Dvojitý elektromagnetický ventil s ovládací elektronikou a čidlem hlídání výšky hladiny vody
• Kompatibilní se všemi ovládacími tlačítky Alca
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Možnost nastavení doby pro aktivaci automatického proplachu
• Možnost nastavení doby trvání automatického proplachu
• Možnost nastavení hlasitosti zvukové signalizace při nefunkčnosti systému automatického proplachu
• Možnost vestavby oddáleného nebo senzorového splachování
• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Napájení ze sítě, nutno dokoupit síťový zdroj (12V DC min 1A) – doporučený AEZ310
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Obsahuje dávkovač WC tablet
• Pokud po dobu 72 hod nedojde k oplachu WC mísy je automaticky aktivován systém proplachu. Doba 72 hod pro aktivaci proplachu je přednastavená z výroby a lze ji změnit pomocí dálkového ovladače.
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Příprava na připojení držáku s G1/2" přechodem pro bidetovací sedátka a spršky
• Přívod vody zezadu/shora uprostřed
• Rohový ventil s možností na napojení studené vody na potrubní systém Mepla
• Rohový ventil s možností na napojení teplé vody na potrubní systém Mepla
• Servisní práce bez použití nářadí
• Signalizaci chybového stavu zařízení je možno napojit na centrální řídící jednotku budovy MAR
• Stavební hloubka 125 mm
• Světelná LED signalizace nefunkčního systému automatického proplachu (na elektronice řízení uvnitř nádrže)
• Viditelné označení nivelace a středové rysky
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov

Obsah balení

• Dálkové ovládání není součástí balení - lze dokoupit v rámci volitelného příslušenství
• Držák elektroniky
• Dva rohové ventily Schell 1/2"–3/8"
• Elektromagnetické ventily
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Nádrž s napouštěcí a vypouštěcí armaturou
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• řídící elektronika s integrovaným čidlem na hlídání výšky hladiny vody
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Sada pro vhazování WC tablet
• Samonosný rám
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
