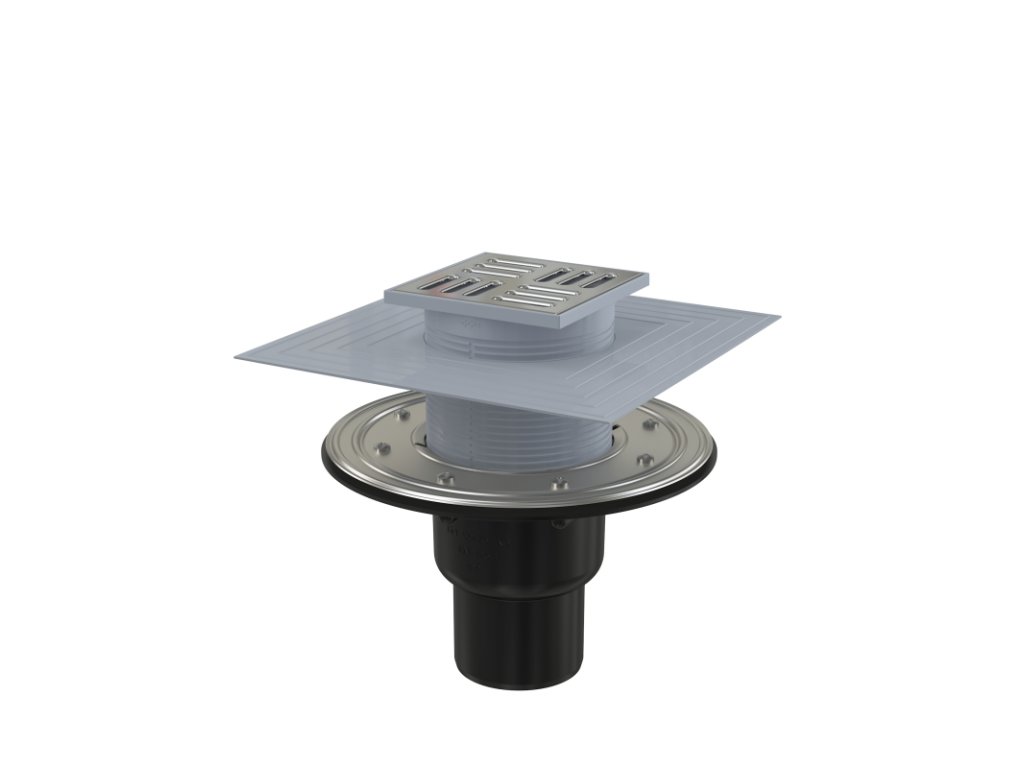

ALCA Podlahová vpust 105×105/50/75 mm přímá, mřížka nerez, nerezová příruba a límec 2. úrovně izolace, vodní a suchá zápachová uzávěra APV4344
Kód: 65865Detailní popis produktu
Použití
- Pro bezbariérový přístup
- Pro odvodnění jedné sprchy v úrovni podlahy
- Pro venkovní prostory, kde je možný pokles teploty pod bod mrazu – suchá zápachová uzávěra
- Pro vnitřní prostory, kde se předpokládá časté využívání spojené s pravidelným odtokem vody do vpusti (koupelny) – vodní zápachová uzávěra
Vlastnosti
- Kompatibilita s dílci podlahových vpustí včetně vodní, suché a kombinované zápachové uzávěry SMART
- Límec 2. úrovně izolace k napojení hydroizolační vrstvy pod dlažbou
- Materiál: nerezová ocel AISI 304, DIN 1.4301
- Materiál: polypropylen odolný proti mechanickému, chemickému a tepelnému poškození
- Mechanicky čistitelný sifon až po odpadní trubku
- Nerezová mřížka 102×102×5 mm
- Nerezový límec pro pevné přichycení hydroizolační fólie nebo tkaniny hydroizolace stavby
- Přímé napojení na odpad Ø50/75 mm
- Široký izolační límec pro napojení na hydroizolaci stavby
- Volitelné použití suché nebo vodní zápachové uzávěry
- Výškově upravitelné hrdlo 25–95 mm
- Zápachové uzávěry brání pronikání zápachu z kanalizace
Obsah balení
- Hrdlo vpusti 105×105 mm
- Límec 2. úrovně izolace vnitřní Ø105 mm
- Nerezová mřížka
- Nerezová příruba + montážní set
- Sada těsnění
- Suchá zápachová uzávěra
- Tělo vpusti přímé Ø50/75 mm
- Vodní zápachová uzávěra
Doplňkové parametry
| Kategorie: | Podlahové vpusti a žlaby |
|---|---|
| Záruka: | 24 |
| Hmotnost: | 1.186 kg |
| Celková stavební výška: | 159 - 229 mm |
| Odolnost zápachové uzávěry proti tlaku: | 470 Pa |
| Odpadní potrubí průměr: | 75/50 mm |
| Průtok s vtokovou mřížkou (suchá zápachová uzávěra): | 62 l/min |
| Průtok s vtokovou mřížkou (vodní zápachová uzávěra): | 46 l/min |
| Třída zatížení K3: | 300 kg |
| Zápachová uzávěra vodní: | 51 mm |
| Výrobce: | ALCA |
| EAN: | 8595580518530 |
